Exempel på situationsplaner

Här är fem färdiga situationsplaner för de vanligaste småhusåtgärderna – i verkligt format, skalenliga och måttsatta. Det är exakt så här en handling ser ut när den är redo att skickas in till kommunen; exemplen är vattenstämplade, ditt dokument blir utan.

Alla exempel avser den fiktiva fastigheten Exempelstad. Klicka på en ritning för att öppna PDF:en i full storlek.

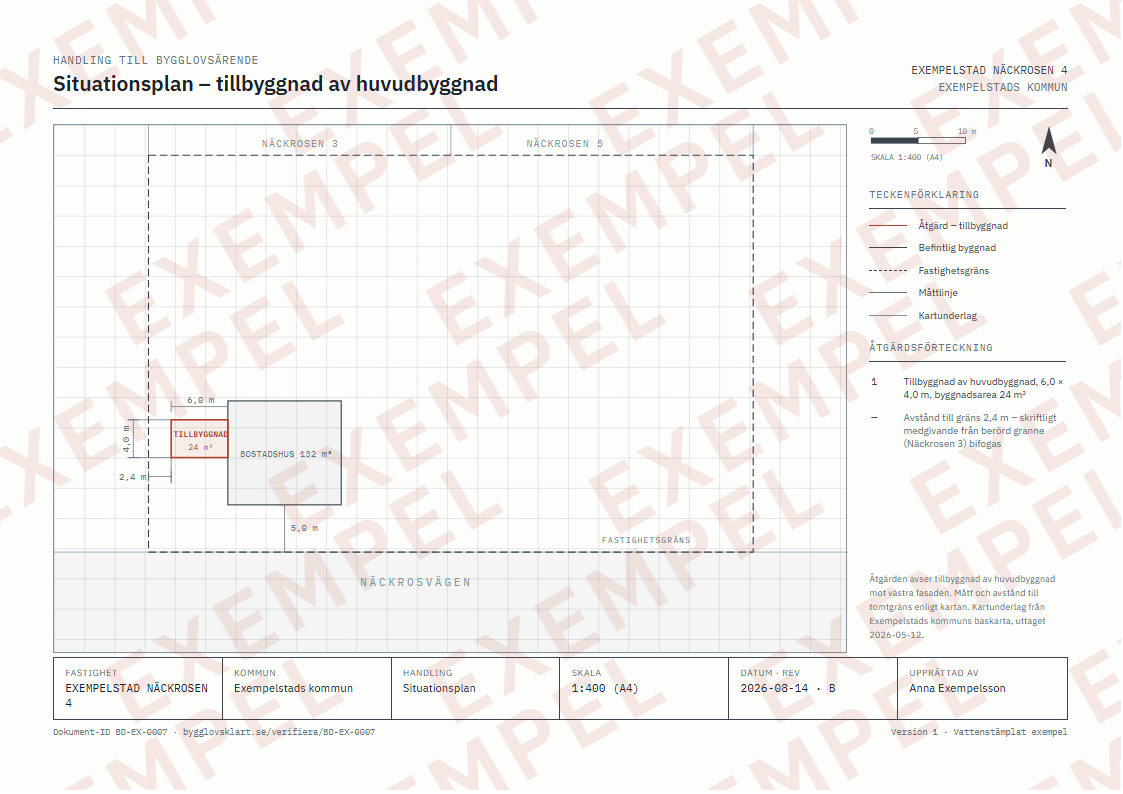

Tillbyggnad av huvudbyggnad

Tillbyggnaden ritas i rött mot det befintliga huset i grått, med tillbyggnadens mått och avstånden till tomtgränserna måttsatta – särskilt viktigt när tillbyggnaden hamnar närmare gränsen än 4,5 meter.

Förråd (komplementbyggnad)

Ett fristående förråd på 14,9 m² – nybyggnaden i rött, bostadshus och garage i grått, avstånd till två tomtgränser måttsatta vinkelrätt.

Växthus (bygglov)

Växthus placerat 2,0 meter från två tomtgränser – här bifogas grannens skriftliga medgivande, vilket åtgärdsförteckningen anger.

Plank vid tomtgräns

Plank ritas som linje med angiven höjd i text – höjd ritas aldrig som mått på en situationsplan, den är en horisontalprojektion. Det trånga måttet mot gränsen ritas utflyttat med hjälplinjer.

Trädfällning (marklov)

Vid marklov för trädfällning är det trädens lägen som måttsätts – varje träd markerat, numrerat och listat i åtgärdsförteckningen.

Det här innehåller varje exempel

• Kartunderlag med fastighetsgränser som bakgrund, med angiven källa och datum
• Åtgärden ritad med exakta mått i ritningsrött – befintliga byggnader i grå kontur
• Avståndsmått till tomtgräns, vinkelrätt mätta
• Skala 1:400 eller 1:500, exakt vid utskrift, med skalstock och norrpil
• Teckenförklaring, åtgärdsförteckning och ritningshuvud med fastighetsbeteckning

Varför just de skalorna? Läs vilken skala en situationsplan ska ha. Vill du förstå hela arbetsgången finns guiden för att rita en situationsplan själv – och så går det till när vi gör jobbet, steg för steg.
